鋼格柵
1. 鋼格柵定義

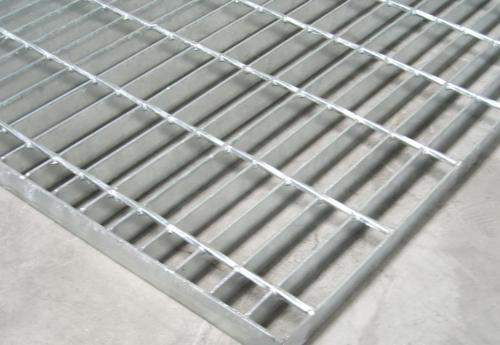

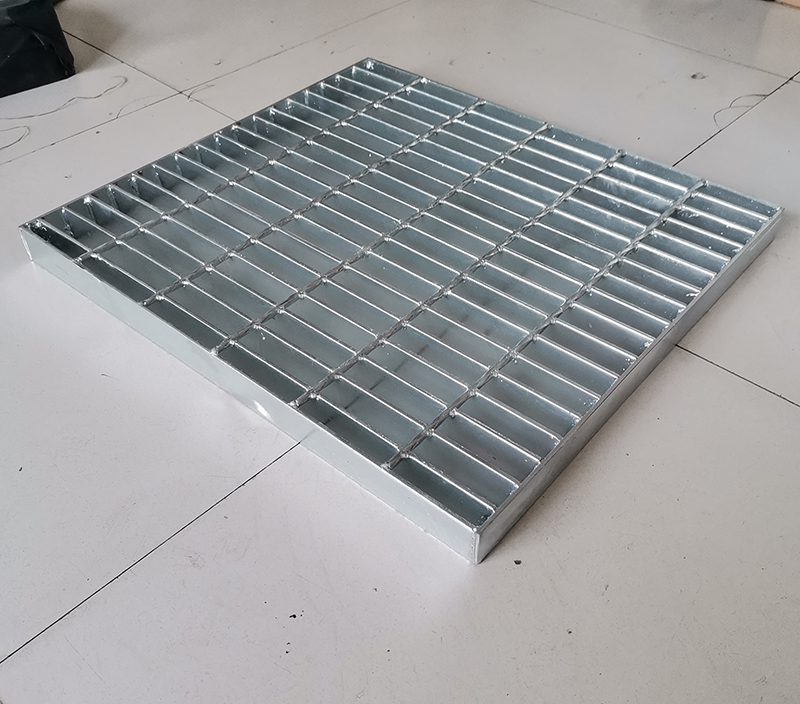

鋼格柵是用扁鋼按照一定的間距和橫桿進行正交組合，將其焊接成中間帶有方形格子的一種鋼鐵制品，鋼格柵主要用來做水溝蓋板，鋼結構平臺板，鋼梯的踏步板等．橫桿一般采用經過扭絞的方鋼．鋼格柵一般采用碳鋼制作，外表熱鍍鋅，可以起到防止氧化的作用。也可以采用不銹鋼制作．鋼格柵具有通風，采光，散熱，防滑，防爆等性能。
2. 鋼格柵的生產標準
鋼格柵標準：中國 YB/T4001.1-2007，美國ANSI/NAAMM（MBG531-88）標準，英國BS4592-1-1995標準。
鋼材標準: 中國 GB700-88,GB1220-92 熱浸鋅標準： 中國 GB/T 13912 - 2002
4.標記示例
1、鋼格柵的承載扁鋼為平型鋼，截面尺寸為32mm×5mm，承載扁鋼中心間距為30mm， 橫桿中心間距為50mm，表面不處理，其標記為G325／30／50U。
2、鋼格柵承載扁鋼為齒形的截面尺寸為30mm×3 mm，中心間距為20mm，橫桿中心間距100mm，表面熱浸鍍鋅處理，其標記為G302／20／100SG。
5.鋼格柵常用材質及型號
1、扁鋼：材質為Q235A或不銹鋼，有普通平面型、防滑齒型和截面I型。常用規格有20*3 20*5、、25*3、25*5 30*3 32*5、40*3、40*5、50*5、65*5、75*6、100*8、100*10等。
2、橫桿：材質為Q235A或304不銹鋼的圓鋼、扭絞方鋼、方鋼或六角鋼。扭絞方鋼是由盤園經方模拉絲并扭絞而成，其常用規格有5*5、6*6、8*8mm等。
6.鋼格柵尺寸、外形及允許偏差

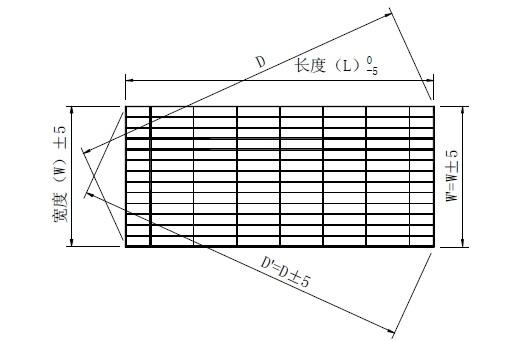

1、鋼格柵長度的允許偏差為0-5mm，寬度的允許偏差為±5mm。
2、任何一塊鋼格柵的尺寸均受鋪吊和搬運過程中的受力限制，可拆卸鋪板的尺寸還需考慮到使用人工搬運時的重量限制。

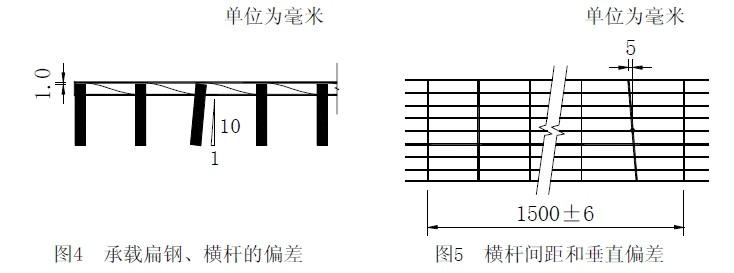

3、承載扁鋼的不垂直度應不大于扁鋼寬度的10％，如圖4所示。
4、橫桿位置偏差：橫桿表面應不超出承載扁鋼表面1mm；橫桿兩端通常應不超過鋼格柵兩側端面2mm。
5、橫桿偏斜及間距偏差：橫桿邊緣對鋼格柵中心的偏斜應不大于5mm：如圖5所示。在任意1500mm長度內，兩端橫桿間距的允許偏差為±6mm，如圖5所示。

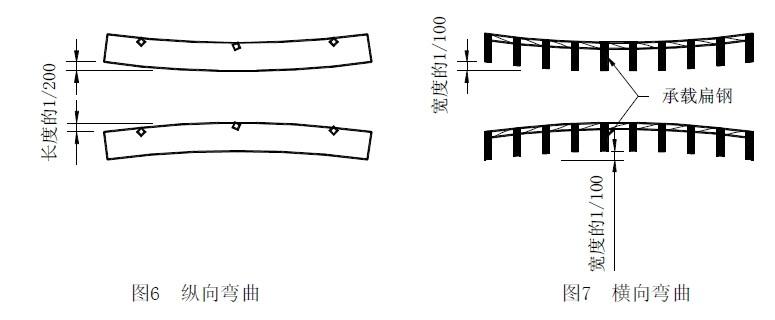

6、縱向彎曲: 鋼格柵的縱向彎曲撓度應不大于長度的1／200，如圖6所示。
7、橫向彎曲： 鋼格柵的橫向彎曲撓度(在包邊前)應小于寬度的1／100，如圖7所示。
8、對角線偏差：鋼格柵由于尺寸公差而引起對角線的相對偏差，不應大于±5mm，如圖8所示。
7.鋼格柵的面積計算
1、在沒有圖紙、按用戶規定尺寸加工的，面積為實際交付鋼格柵的數量乘以寬度和長度的總和，它包含開孔和切口部分。
2、提供圖紙為用戶設計的，面積按圖紙上總的外圍尺寸計算，它包括開孔和切口部分。

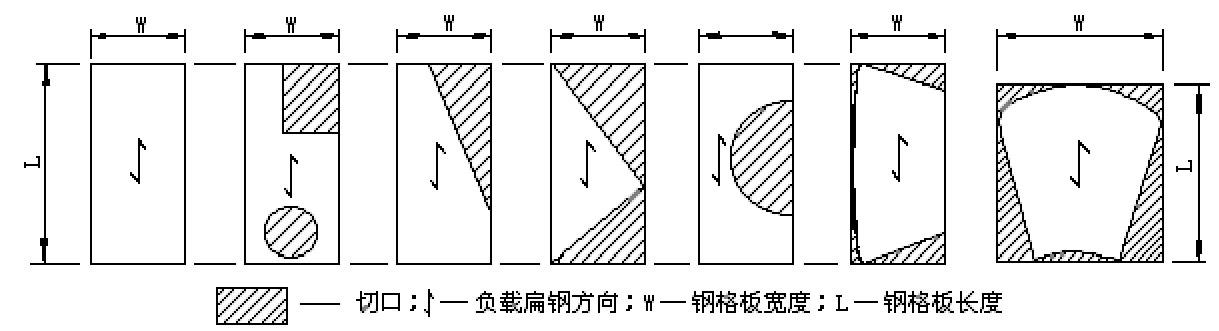

3、對于異鋼格柵，如圖所示面積為寬（W）×長（L），不扣除切口部分。
8.鋼格柵平臺和通道的設計荷載
1、對于單人操作的作業平臺，設計荷載通常為1.5 kN，分布在200mm×200mm的整個面積上。
2、檢修平臺一般按4kN/m2均布荷載設計。
3、單人通行的鋼格柵通道，其均布荷載能力不小于3.0 kN／m2。
4、雙向通行的鋼格柵通道，其均布荷載能力不小于5.0 kN／m2。
5、高密度人行走的鋼格柵通道，其均布荷載能力不小于7.5 kN／m2。
6、當施加設計荷載時，鋼格柵的撓度應不超過跨距的l／200，而施加荷載和相鄰未施加荷載鋼格柵之間的高度差應不超過4 mm。
7、鋼格柵樓梯踏步板，除了應滿足以上的設計要求外，還必須充分考慮其安裝的牢固及人行的方便。
8、工作平臺及通道鋼格柵的設計應避免由墜落物體引起的危險為了防止物體通過平臺及通道鋼格柵墜落產生的危險，平臺及通道鋼格柵應沒有任何大于鋼格柵凈空間隙的缺口。工作平臺或通道鋼格柵的凈空間隙應不能讓直徑35mm的球體通過下落。在有人的地方上面的平臺及通道鋼格柵的凈空間隙應不能使直徑20mm的球體通過下落，否則應采用其他適當設施保證同等的安全水平。
9、鋼格柵具有較好的防滑性能。對于帶坡度而坡度不超過10o的工作平臺或積存液體或油污的場合，建議選用齒型鋼格柵，超過10o坡度的工作平臺，應采取更為切實可行的防滑措施，以防止行人滑倒危
9.鋼格柵不同用途的系列分類：

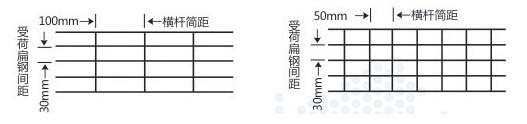

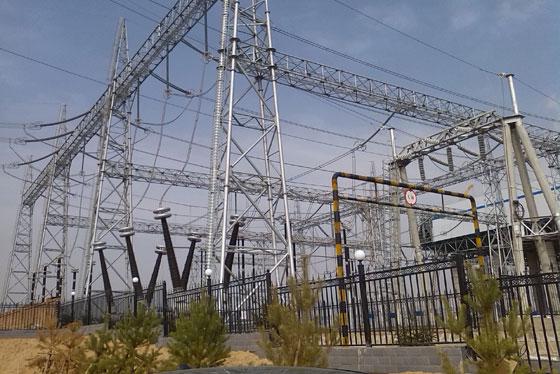

系列1（間距30mm）鋼格柵是常用型，用途遍及各工業領域的產品，這種系列鋼格柵的受荷扁鋼中心距離為30mm,符合美國標準規定，在整個鋼格柵系列中，對表面沖擊具有極強的抵抗力。它廣泛地應用于電廠、提煉廠、污水處理廠、糧倉、化工廠、公路、機場和碼頭等平臺、走道和排水溝蓋、樓梯踏步等。其中齒型鋼格柵可用于潮濕、滑膩的地方，尤其適用于海上采油平臺。

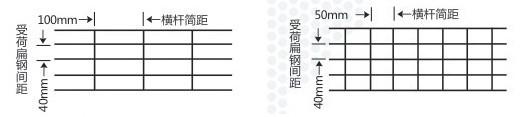

系列2（間距40mm）鋼格柵是很經濟很輕便型，符合英國標準規定的固定平臺，走道及樓梯的規格，在跨距小的場合下，這是很理想的產品，即使在運輸設備走道那樣的負荷下也不例外，也可用來做倉庫的貨架、樓閣的面板、棧橋、防護柵欄、太陽簾等。等。

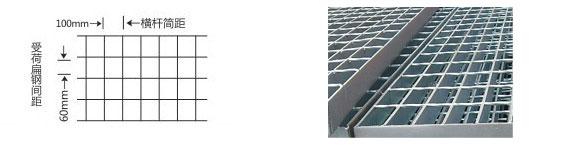

系列3（間距60mm）鋼格柵是特別為采礦工業的應用而發展的品種，它解決了礦物濺落在板面上的難題。這個系列的鋼格柵具有名義尺寸為50*60mm的通空，容許大多數的濺落料穿落，從而保證了板面的干凈和安全，這種產品常常被指定用在破碎系統中的板面，輸送線上的走道以及球磨機，加工廠及運轉站等。
10.鋼格柵表面處理一般可分為熱鍍鋅、冷鍍鋅、噴漆或不處理。
1. 熱鍍鋅：鋼格柵生產完后為黑片，經過打磨酸洗處理后熱鍍鋅可起到防銹防腐蝕的作用，熱鍍鋅是化學處理，屬于電化學反應。一般熱鍍鋅鋼格柵使用年限為50-60年。這樣使用年限大大增加，從而減少了更換，無形之中減少了客戶在次購買的成本費用。
2.冷鍍鋅是物理處理（電鍍鋅處理），即把鋅鹽溶液通過電解，使鐵離子和鋅離子進行置換反映，一般來說不用加熱，上鋅量很少，遇到潮濕環境很容易生銹，根據我們多年的經驗，冷鍍鋅鋼格柵如果在室外使用，遇到雨水后就會生銹，在潮濕的環境一般2至3個月就會生銹。防銹效果很差。
3、噴漆鋼格柵主要是針對鋼格柵的表面處理來說的，噴漆鋼格柵的加工成本比熱鍍鋅的低，防銹能力中等，比較怕磨損，但是噴漆可以選擇多樣的顏色，特別是當鋼格柵用于機械設備時，鋼格柵的顏色和設備的顏色就要求一致。這樣我們就采用噴漆做表面處理了。
11.鋼格柵的固定方法：焊接和安裝夾固定
1.焊接的優點是終身固定，不會松脫，具體位置在鋼格柵的每個角第一根扁鋼上，焊縫長不小于20mm，高不小于3mm的角焊。
2.安裝夾的優點是破壞熱浸鋅層及拆卸方便，每塊板至少需要4套安裝夾，安裝夾的使用數量隨著板長度的增加而增加中。zui安全的方法是不用下夾，直接將螺釘頭焊在梁上，保證鋼格柵不會因安裝夾松脫而從梁上滑落。
12.鋼格柵產品特點：
節省材料，減少投資，施工簡便，節省工期，經久耐用， 鋼格柵具有外形美觀、優秀排水、防銹力強，免維護及更換、防盜、節省投資、高強度：規格多等特點。
