插接鋼格板

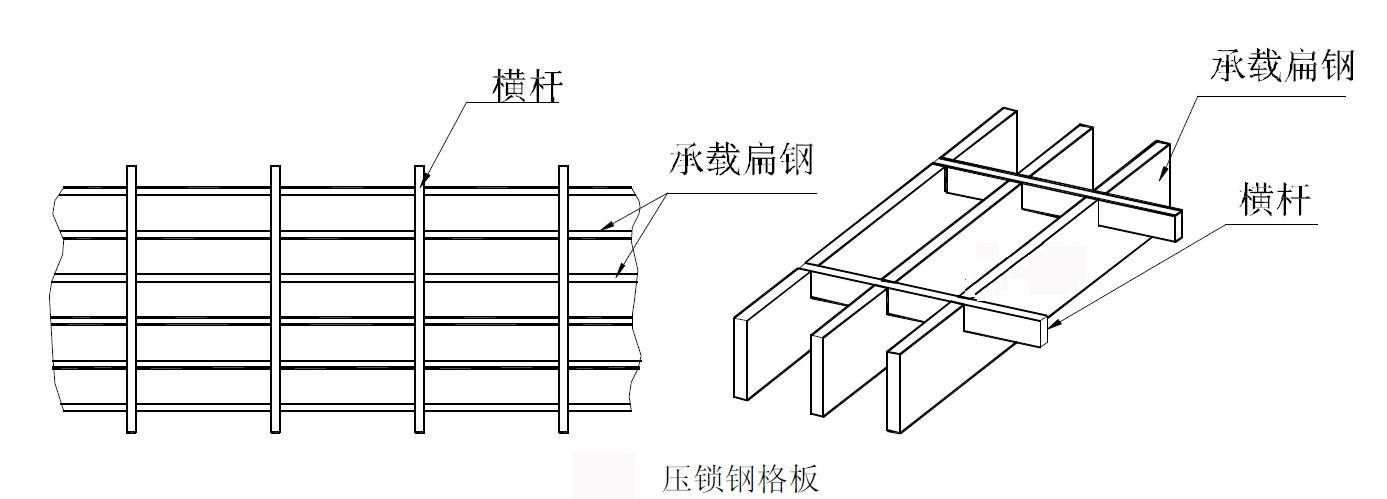

插接鋼格板又叫壓鎖鋼格板，是在承載扁鋼和橫桿的每個交點處，通過壓力將橫桿壓入承載扁鋼或預先開好槽的承載扁鋼中，將其固定的鋼格板，稱為壓鎖鋼格板。(如圖所示)

插接鋼格板與普通壓焊鋼格板的區別在橫桿上，普通鋼格板的橫桿選用扭腳方剛或圓鋼，而插接鋼格板的橫桿選用和承載扁鋼相同型號的扁鋼，或者稍小型號的扁鋼。

插接鋼格板型號標記方法

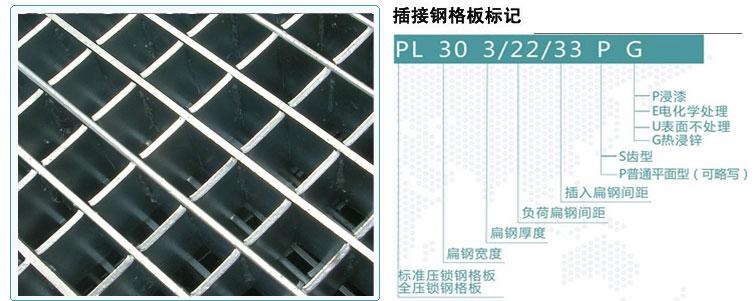

插接鋼格板標記示例

例如:圖中所示，PL字母表示插接鋼格板，數字303表示扁鋼的截面積為30*3，即扁鋼型號為高度30mm厚度為3mm，數字22，表示承重扁鋼間距為22mm，數字33表示插入扁鋼間距為33mm，字母P表示扁鋼為平板，字母G表示表面處理為熱鍍鋅。

從以上圖示我們可以看出插接鋼格板與普通鋼格板標記類似，其中鋼格板標識中出現字母L即表示插接鋼格板，所以才采購鋼格板時，如發現鋼格板標識中有字母L即平臺使用的是插接鋼格板。

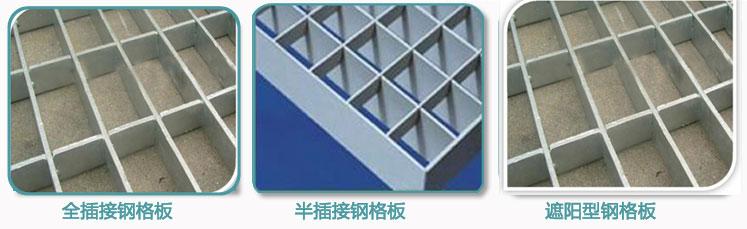

插接鋼格板分類

全插接鋼格板，為承重扁鋼切槽厚度為扁鋼寬度的1/2，橫桿扁綱切槽也為扁鋼寬度的1/2 ，例如型號為G305/50LG的插接鋼格板，承重扁鋼和橫桿扁鋼均為305扁鋼，開槽深度均為15mm，這樣壓鎖成型的插接鋼格板表面平整，咬合力強；承載力大，生產全插型格柵板的加工高度為20-100mm；格柵板長度通常小于2000mm。當然特殊規格材質的全插插接鋼格板需要定做。

半插接鋼格板，半插接鋼格板承重扁綱和橫桿扁綱要根據規格來確定承重扁鋼的開槽深度，我們建議半插接鋼格板，橫桿扁鋼寬度小于承載扁鋼寬度的1/2；例如型號為G303X103/40LG的插接鋼格板，承重扁鋼為303橫桿扁鋼為103，制作時，承重扁鋼303開槽深度為10mm，橫桿扁鋼103不需要開槽，半插接鋼格板也由此得名而來，半插接鋼格板承重扁鋼格柵板高度不大于100mm；格柵板長度通常小于2000mm。

遮陽型插接鋼格板，承載扁鋼開30°或45°斜槽，槽桿扁鋼開槽壓鎖成型；根據不同需要可交工其他間距、規格的格柵板，可使用普通碳綱、不銹鋼、鋁等材料；格柵板高度小于100mm。

插接鋼格板特點:對插鋼格板涵概了壓焊鋼格板的高強、防腐、免維護等特點,又獨具組合均勻精密,結構輕便精美、自然和諧、格調雅致特點。

插接鋼格板用途:廣泛應用于民用及商用建筑、劇院、地鐵、城鐵等市政工程領域,可用于吊頂、室內外裝潢裝修、平臺走道、通氣窗(井)、廣告牌匾、各種蓋板等。

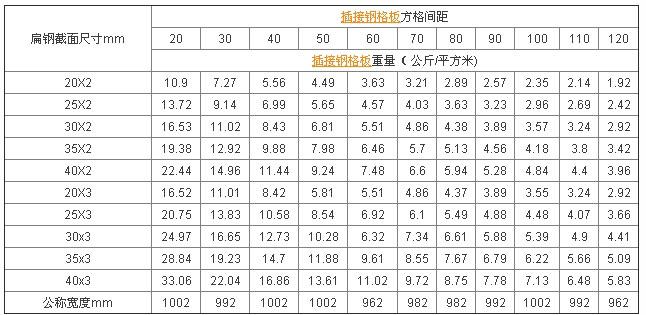

插接鋼格板重量表

 注：1. 標記示例：PL202/30 其中“PL"是插接鋼格板標記； "202" 是扁鋼截面尺寸［寬度Ｘ厚度］mm ； "30" 方格間距 mm，根據表中我們可以的得出PL202/30的插接鋼格板重量為7.27公斤每平米。

        2. 除本頁表格中格距外，也可根據用戶需求加工其它不同格距的插接鋼格板。比如:PL303/20/30的鋼格板，即表示插接鋼格板的孔距為20*30mm的，長方形孔距，在例如：30*40 30*50等等。歡迎客戶來電咨詢15933183788。
